MTP MPO Breakout kabelis
You Yuan Optic Communication: pirmās klases MTP MPO Breakout kabeļu ražotājs
Shenzhen You Yuan Communication ir aizrautīgs darbs telekomunikāciju nozarē 20 gadus, galvenokārt piedāvājot pasīvos optisko šķiedru materiālus un galveno uzmanību pievēršot Last Mile FTTX un FTTR tīkliem.
Produktu daudzveidība
Mēs varam nodrošināt klientus ar iekštelpu / āra optiskos kabeļus, plākstera vadus, FBT savienotājus, PLC sadalītājus, optiskās šķiedras sienas kontaktligzdas, MPO statīvā montējamus optisko šķiedru sadales rāmjus, optiskās šķiedras piekļuves spaiļu kārbas, optisko šķiedru adapterus, optisko šķiedru vājinātājus un citus optiskos elementus. šķiedru sakaru produkti un piederumi.
Uzlabotas ražošanas iekārtas
Mūsu 10,000 kvadrātmetru plašā rūpnīca ir aprīkota ar modernu optisko kabeļu ražošanas aprīkojumu, kā arī pārbaudes un testēšanas aprīkojumu. Tie ietver optisko šķiedru ģeometrisko parametru pārbaudītājus, lāzera suportus, optiskos pastiprinātājus, horizontālās stiepes pārbaudes iekārtas, augstas un zemas temperatūras pārbaudes kameras, garus testēšanas stendus, ūdens caurlaidības pārbaudes ierīces utt.
Bagātīga tirgus pieredze
Mūsu optiskās šķiedras izstrādājumi un optiskie piederumi tiek pārdoti visā pasaulē, piemēram, Āfrikā, Dienvidaustrumāzijā, Amerikā un citos reģionos. Mūsu misija ir nodrošināt klientiem augstas kvalitātes produktus un pakalpojumus īstajā laikā un par pareizo cenu, lai palīdzētu viņiem palielināt savu tirgus daļu.
Vairāki starptautiski sertifikāti
Mūsu uzņēmums ir ieguvis ISO 9001, CE, ROHS, CPR un citus starptautiskus sertifikātus. Mūsu uzlabotā vadība, stingra kvalitātes kontrole un produktu testēšanas spēks rada pasaules klases ražošanas specifikācijas un funkcijas, vienlaikus saglabājot konkurētspējīgas cenas.
-
![8F MPO uz LC vienmoda šķiedras patchcord]()
8F MPO uz LC vienmoda šķiedras patchcordYou Yuan piedāvā daudzveidīgu MPO atzaru džemperu klāstu, kas pielāgots datu centra datortelpas elektroinstalācijas īpašajām prasībām. Šie MPO atdalīšanas kabeļi nodrošina rentablu un efektīvu...Vairāk -
![8F MPO uz LC OM3 Fiber Patchcord]()
8F MPO uz LC OM3 Fiber PatchcordYouYuan MPO Patch Cables ir rūpīgi izstrādāti, lai atbalstītu augsta blīvuma šķiedru starpsavienojumus, padarot tos par ideālu izvēli datu centriem, kuros prioritāte ir vieta taupošai un efektīvai...Vairāk -
![8F MPO uz LC OM4 Fiber Patchcord]()
8F MPO uz LC OM4 Fiber PatchcordDatu savienojamības nākotne ir gaiša, un, izmantojot YouYuan MPO Patch Cables kā daļu no jūsu tīkla infrastruktūras, jūs varat viegli, efektīvi un veiktspējai aptvert šo nākotni. Neatkarīgi no tā,...Vairāk -
![8F MPO uz LC MPO OM5 Fiber Patchcord]()
8F MPO uz LC MPO OM5 Fiber PatchcordMūsdienu sakaru tehnoloģiju straujajā pasaulē datu centri ir mūsu digitālās ainavas pukstošā sirds. Nepiesātināmais pieprasījums pēc datu pārraides un apstrādes prasa, lai datu centri nepārtraukti...Vairāk -
![12F MPO uz LC Singlemode Fiber Patchcord]()
12F MPO uz LC Singlemode Fiber PatchcordDatu centri kalpo kā mūsu digitālās pasaules mugurkauls, atvieglojot netraucētu informācijas plūsmu. Tomēr datu pārraides prasību straujā paplašināšanās ir radījusi vajadzību pēc efektīvākiem,...Vairāk -
![12F MPO uz LC OM3 Fiber Patchcord]()
12F MPO uz LC OM3 Fiber Patchcord12F MPO uz LC OM3 Fiber Patchcords ir sasniegums augsta blīvuma šķiedru savienojamībā. Šie patchcords izmanto MPO/MTP tehnoloģiju, piedāvājot kompaktu un efektīvu risinājumu nemanāmai pārejai no...Vairāk -
![12F MPO uz LC OM4 Fiber Patchcord]()
12F MPO uz LC OM4 Fiber PatchcordYou Yuan daudzpusīgais MPO atzaru džemperu klāsts ir ieguvums datu centra datortelpas vadiem, piedāvājot risinājumus, kas atbilst dažādām savienojamības vajadzībām. Šiem džemperiem, tostarp MTP-LC...Vairāk -
![12F MPO uz LC OM5 Fiber Patchcord]()
12F MPO uz LC OM5 Fiber Patchcord12F MPO uz LC OM5 Fiber Patchcords ietver divas galvenās konfigurācijas: modulāros atzaru džemperus un stumbra atzaru džemperus. Moduļu atzaru džemperi tiek savienoti tieši ar MTP-LC moduļu...Vairāk
Īss ievads par MTP MPO Breakout kabeļiem
MTP MPO pārtraukuma kabeļi (pazīstami arī kā 8-šķiedras MTP/MPO līdz 4 LC instalācijas kabeļiem un 12-šķiedras MTP/MPO līdz 6 LC instalācijas kabeļiem. Parasti šie atdalīšanas kabeļi ir ideāli piemēroti maza darbības attāluma 10G-40G un 25G-100G tiešajiem savienojumiem vai mugurkaula komplektu savienošanai ar plauktu sistēmu augsta blīvuma mugurkaula kabeļos. Šis pārrāvuma kabelis ļauj izveidot vienu 40 Gbps savienojumu no 40 GBase-SR4 QSFP+ raiduztvērēja līdz četriem 10 Gbps LC SFP+ raiduztvērējiem.
Izplatītākie MTP MPO Breakout kabeļu veidi
MPO uz LC Breakout kabeļi
MPO uz LC pārtraukuma kabelis ļauj pārdalīt dažādas optiskās šķiedras atsevišķās ierīcēs bez papildu tīkla aprīkojuma. MPO-LC atdalīšanas kabeļi samazina kopējās izmaksas un iestatīšanas laiku sarežģītām augsta blīvuma tīkla vidēm. Ar papildu aizsargapvalku vai ugunsizturīgiem materiāliem šī optisko šķiedru kabeļu līnija vienkāršo datu pārraidi nelielā diapazonā pat skarbos darba apstākļos. Pieejams standarta apvalkā ar 8 vai līdz pat 144 atsevišķām šķiedrām, MPO-LC atdalīšanas kabelis novērš nepieciešamību pēc sarežģītākiem Fiber Patch paneļiem salīdzinoši nelielā diapazonā. Šie atdalīšanas kabeļi, kuru garums ir no 1 m līdz 150 m, ir visekonomiskākais risinājums mazākām tīkla vidēm, kurās, iespējams, nav nepieciešams sarežģīts un dārgs aprīkojums.
MTP uz LC Breakout kabeļi
MTP–LC Breakout kabeļi (pazīstami arī kā QSFP–SFP breakout, MTP instalācija vai MTP fanout) izmanto visrentablāko pieejamo daudzšķiedru piegādes tehnoloģiju — MTP savienotāju. Sākotnēji paredzēts, lai novērstu savienošanu un samazinātu atsevišķu savienojumu skaitu, kopš tā laika MTP savienotājs ir kļuvis par globālu standartu rentablai augstas veiktspējas sakariem. Tādi raiduztvērēji kā QSFP+ (40G MTP), QSFP28 (100G MTP) un QSFP-DD ir izmantojuši MTP formas faktoru kā primāro ārējo interfeisu (400G MTP). QSFP uz SFP Breakout kabeļi ar pilna apjoma reitingiem parasti tiek izmantoti 10G tīklu jaunināšanas procesā uz 40G, 100G un tālāk.
Viena režīma šķiedru plākstera vads
Vienmoda šķiedras plākstera vads, kas parasti ir dzeltens, sastāv no optiskās šķiedras kabeļa, kas abos galos ir savienots ar vienmodas optiskās šķiedras savienotājiem. To parasti izmanto savienojumiem lielās platībās, piemēram, koledžu pilsētiņās un kabeļtelevīzijas tīklos. Salīdzinot ar daudzmodu šķiedru plākstera kabeli, vienmoda šķiedru plākstera kabelim ir lielāks joslas platums. Parastais vienmoda šķiedru plākstera kabelis ir ar ziliem savienotājiem abos galos.
Daudzrežīmu plākstera vads
Daudzmodu šķiedru plākstera vads, kas parasti ir oranžs vai pelēks, sastāv no optiskās šķiedras kabeļa, kas beidzas ar daudzmodu optiskās šķiedras savienotājiem abos galos. Tā savienotāji parasti ir krēmkrāsas vai melni. Tas ir optiskās šķiedras veids, ko galvenokārt izmanto saziņai nelielos attālumos, piemēram, ēkā vai universitātes pilsētiņā. Pateicoties tās lielajai kapacitātei un augstajai uzticamībai, daudzmodu optiskā šķiedra tiek izmantota mugurkaula tīkla lietojumprogrammas izveidei. Daudzmoduļu vadus var iedalīt šādos veidos.
- OM1 kabelis parasti tiek piegādāts ar oranžu apvalku, un tā serdes izmērs ir 62,5 mikrometri (µm). Tas var atbalstīt 10 gigabitu Ethernet līdz 33 metriem garumā. To visbiežāk izmanto 100 megabitu Ethernet lietojumprogrammām
- OM2 jakas krāsa parasti ir oranža. Tā serdes izmērs ir 50 µm, nevis 62,5 µm. Tas atbalsta 10 gigabitu Ethernet līdz 82 metriem garumā, taču to biežāk izmanto 1 gigabitu Ethernet lietojumprogrammām.
- OM3 jakas krāsa parasti ir ūdens. Tāpat kā OM2, tā serdes izmērs ir 50 µm. OM3 atbalsta 10 Gigabit Ethernet garumā līdz 300 metriem. Turklāt OM3 spēj atbalstīt 40 gigabitu un 100 gigabitu Ethernet līdz 100 metriem. Visbiežāk tiek izmantots 10 gigabitu Ethernet.
- OM4 jakas krāsa parasti ir ūdens. Tas ir vēl viens OM3 uzlabojums. Tas izmanto arī 50 µm kodolu, bet atbalsta 10 gigabitu Ethernet līdz 550 metru garumā un 100 gigabitu Ethernet garumā līdz 150 metriem.
- OM5 šķiedru ielāpu kabeļus var izmantot lielāka joslas platuma lietojumiem. Joslas platums un maksimālais attālums dažādiem pārraides līmeņiem ir atšķirīgs. OM5 šķiedras plākstera vada darba viļņa garums ir 850/1300 nm, un tas var atbalstīt vismaz 4 viļņu garumus.
Kompakta struktūra
MTP MPO šķiedru atdalīšanas kabelis sastāv no ārējā apvalka, krāna saistvielas, atdalīšanas šķiedru komplekta (stingras bufera šķiedras, kas ieskauj aramīda pavedieniem un apvalku), stiprības elementa un plīšanas auklas. Vieglākai apstrādei tam ir arī viegli noņemams 900 µm pārklājums. Gan PVC, gan kontaktligzdas kabeļi ir paredzēti ugunsdrošībai.
Uzticams
MTP MPO atdalīšanas kabeļi nodrošina izturīgu kabeļa dizainu īsākiem tīkla dizainiem. Tas var ietvert LAN, datu sakarus, video sistēmas un procesu vadības vidi. Tas nodrošina tiešu optisko šķiedru kabeļa galu, neizmantojot atdalīšanas komplektus vai savienojuma paneļus. Tā kā optiskās šķiedras kabeļi ir atrodami daudzās ēku vidēs, kur kodiem var būt nepieciešami liesmu slāpējoši kabeļi, lielākā daļa nolaižamo kabeļu atbilst NEC prasībām. Šis kabelis ir pieejams dažādos dizainos, lai atbilstu topoloģijas prasībām skarbos apstākļos. Tie ir pieejami šķiedru skaitā no viena kodola līdz 256 serdeņiem.
Plašs pielietojumu klāsts
Šis atzarojuma kabelis ir ļoti daudzpusīgs un piemērots stāvvada un pieplūdes pielietojumam. Varat to izmantot gan mugurkaula, gan līmeņos. Katra šķiedra ir atsevišķi pastiprināta, lai jūs varētu sadalīt kabeļus atsevišķās optiskās šķiedras līnijās. Tas nodrošina ātru savienotāju izbeigšanu un novērš nepieciešamību pēc spaiļu sloksnēm. Šis atzarojuma kabeļa veids ir arī ekonomiskāks, jo pārtraukšanai nepieciešams daudz mazāk darbaspēka.
Lietotāju draudzīgs
Šie atdalīšanas kabeļi ir lietotājam draudzīgākie, jo katrai šķiedrai ir savs apvalks un aramīda stiprības elements. Tāpēc katra šķiedra ir ļoti spēcīga, un arī salauztās šķiedras ir ļoti cietas. Atzaru kabeļi bieži ir kodēti, lai tos būtu viegli identificēt. Katra numurētā šķiedras apakšvienība ir aizsargāta ar aramīda dzijas slāni un iekapsulēta FRNC/LSNH apvalkā. Atsevišķas apakšvienības ir savienotas ar kabeļiem un pēc tam pārklātas ar liesmu slāpējošu FRNC/LSNH savienojumu. Katra šķiedra izmanto vai nu stingru bufera tehnoloģiju, vai daļēji blīvu bufera tehnoloģiju, lai nodrošinātu izcilu šķiedru atdalīšanu.

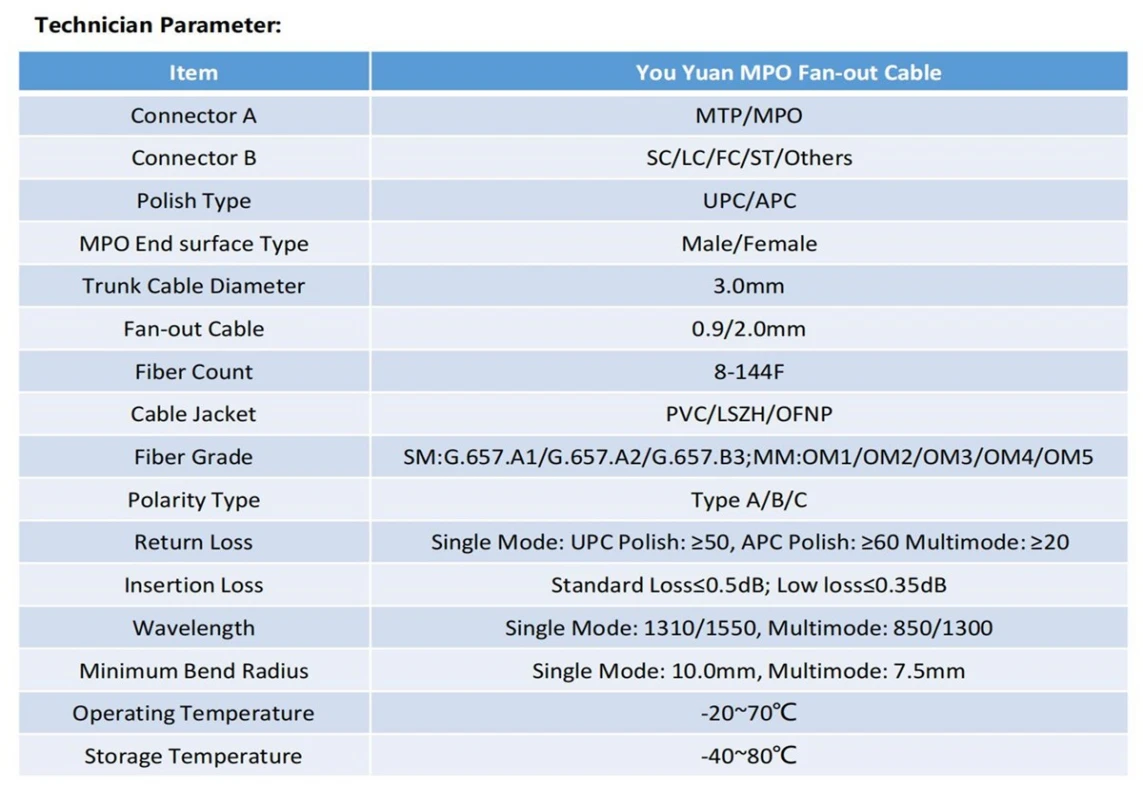

MTP MPO Breakout Cables tehniskie parametri
Pieprasot pēc ātrgaitas tīkla lietojumprogrammām, daudzmodu šķiedra attīstās uz zemu zudumu, lielu joslas platumu un vairāku viļņu garumu multipleksēšanu. Nepārtraukti uzlabojot optisko šķiedru tehnoloģiju, daudzmodu optiskā šķiedra ir izaugusi no sākotnējās OM1 optiskās šķiedras līdz OM5 optiskajai šķiedrai, kas atbalsta 40/100G tīklu ar labāku veiktspēju. Mūsdienās OM1 un OM2 daudzmodu optiskās šķiedras galvenokārt tiek izmantotas 1G Ethernet saites savienojumam datortelpā, OM3 un OM4 daudzmodu optiskās šķiedras galvenokārt tiek izmantotas 10G/40G datu centra optiskās šķiedras kabeļiem, un OM5 daudzmodu optiskās šķiedras ir piemērotas 40/ 100G ātrgaitas Ethernet saites pārraide.
Salīdzinot ar OM1/OM2/OM3/OM4 daudzmodu šķiedru, OM5 ir augsta mērogojamība un elastība, tā var atbalstīt lielāka ātruma tīkla pārraidi ar mazāku kodolu skaitu, un tās izmaksas un enerģijas patēriņš ir daudz zemākas nekā vienmoda šķiedrai. Var redzēt, ka OM5 daudzmodu šķiedra nākotnē, visticamāk, tiks plaši izmantota 100G/400G/1T īpaši lielajos datu centros.
Lai iegādātos labāko MTP Break-out kabeli, jāņem vērā daudzi faktori. Šeit ir pieci galvenie faktori.
Brand Fiber Core var nodrošināt optimālu veiktspēju
MTP/MPO tīkli bieži tiek izvietoti mazās telpās, piemēram, telekomunikāciju sadales kastēs, datu centru skapjos utt. Šajos gadījumos šķiedras kodols tiks saliekts nelielā leņķī. Ja slikta šķiedras kodols ir saliekts nelielā leņķī, tas bieži izraisa signāla zudumu, kā rezultātā radīsies lieli pārraides pārtraukumi. Parasti zīmola šķiedras kodols ir ievērojami uzlabojis lieces veiktspēju, kas samazina signāla zudumu un nodrošina ātrāku un efektīvāku optisko šķiedru kabeļu maršrutēšanu, uzstādīšanu un kabeļus. Tāpēc MTP kabelis ar zīmola šķiedras serdi ir ļoti svarīgs.
Nozarē atzīts MTP savienotājs
MTP/MPO šķiedru savienotāji var iesaiņot 12, 24 vai 72 šķiedras uzgali, lai palielinātu šķiedru blīvumu. Tāpēc tie ir populāri datu centros, kuros ir ierobežota telpa. Nozarē atzītais MTP vai MPO savienotājs piedāvā precīzu sievišķās un vīrišķās puses izlīdzināšanu, kas var samazināt ievietošanas zudumus un atgriešanas zudumus. Tam ir cieta struktūra, kas ir izturīga pret simtiem pārošanās ciklu. Savienotāja un stieples savienojuma vietā tiek izmantots apaļš daudzdzīslu kabelis, kuru var izvilkt un mehāniski noslogot no jebkura MTP savienotāja porta virziena, atvieglojot kabeļa uzstādīšanu. Tāpēc, lai iegādātos labāko MTP kabeli, svarīgs ir arī nozarē atzīts MTP savienotājs.
Zems ievietošanas zudums
Ievietošanas zudums (IL) attiecas uz saites efektīvās optiskās jaudas zudumu, ko izraisa savienotāja vai spraudņa ievietošana. Tas ir viens no galvenajiem faktoriem, kas ietekmē optisko šķiedru tīklu veiktspēju. Jo mazāks ir ievietošanas zudums, jo labāka tīkla veiktspēja. Parastā daudzmodu MTP uzgaļa IL parasti nedrīkst pārsniegt 0,6 dB, un parastā viena režīma MTP uzgaļa parasti nedrīkst pārsniegt 0,75 dB. Viena režīma un vairāku režīmu MTP ar zemu ievietošanas zudumu (augstu kvalitāti) parasti tiek prasīts, lai ievietošanas zudums nepārsniegtu 0,35 dB. Izvēloties MTP kabeļus, varat izvēlēties piegādātājus, kas nodrošina ievietošanas zudumu pārbaudes atskaites.
Liesmas slāpētāja pakāpe
MTP kabeļa apvalku var izgatavot no dažādiem materiāliem, kuriem ir atšķirīga ugunsizturība un kas ir piemēroti dažādiem scenārijiem. Šie materiāli ir sadalīti PE, PVC, LSZH, Plenum, Riser utt., No kuriem lielākajai daļai ir labas liesmas slāpēšanas īpašības. Ja ir augstākas prasības uzstādīšanas videi, piemēram, nolaižamiem griestiem un paaugstinātām grīdām, vislabāk ir izvēlēties augstu liesmas slāpēšanas līmeni, kas nav viegli sadedzināt vai dūmot ugunsgrēka gadījumā. Pērkot MTP kabeļus, jūs varat tieši redzēt liesmas slāpēšanas pakāpi uz ārējā apvalka un pēc tam izvēlēties labāko MTP kabeli atbilstoši reālajai lietošanas videi, pamatojoties uz optiskās šķiedras kabeļa apvalku un ugunsizturības novērtējumu.
Jāveic stingrs šķiedras kabeļa tests
Lai nodrošinātu, ka daudziem optisko šķiedru savienotājiem ir kvalificēta vai pat augsta veiktspēja, Starptautiskā elektrotehniskā komisija (IEC) izveidoja IEC 61300-3-35. Šis standarts nosaka atbilstības/neatbilstības prasības savienotāja gala virsmas kvalitātei pirms pievienošanas. Savienotāja gala virsma ir sadalīta četrās zonās, proti, serde, apšuvums, līmviela un kontakts. Tam ir prasības attiecībā uz skrāpējumiem un defektiem katrā savienojuma zonā. Skrāpējumi atspoguļo pastāvīgās lineārās virsmas iezīmes. Defekti ietver visas nelineārās pazīmes, kas nosakāmas uz šķiedras, tostarp daļiņas, citi gruveši, bedres, skaidas, malu šķembas utt. Jo tīrāka ir gala virsma, jo labāka ir kabeļa kvalitāte. Tāpēc, lai iegādātos labāko MTP kabeli, jāizvēlas tas, kas iztur gala virsmas pārbaudi. Šķiedru savienojuma panākumi ir atkarīgi no fiziskā optiskās šķiedras savienojuma kvalitātes. Šis fiziskais savienojums ir atkarīgs no paša savienotāja gala virsmas ģeometrijas. Ja šī ģeometrija netiek stingri kontrolēta, nebūs ilgtermiņa uzticama tīkla savienojuma. Ja ģeometrija neatbilst prasībām, pastāv milzīgs sistēmas savienojuma kļūmes risks. Tāpēc ir ļoti svarīgi izvēlēties MTP/MPO kabeli, kas iztur 3D interferometra testu.
MTP/MPO šķiedru kabeļi un MTP/MPO maģistrāles kabeļi ir divi izplatīti MTP/MPO šķiedru kabeļu veidi. Tie atšķiras viens no otra tādos aspektos kā funkcija un pielietojums. MTP/MPO atdalīšanas kabeļi ir paredzēti augsta blīvuma lietojumiem, kuriem nepieciešama augsta veiktspēja un ātra uzstādīšana. Instalācijas kabeļi nodrošina pāreju no vairāku šķiedru kabeļiem uz atsevišķām šķiedrām vai dupleksajiem savienotājiem.
Tāpēc tie var atbilst dažādām šķiedru kabeļu prasībām. MTP/MPO maģistrālie kabeļi ir paredzēti liela blīvuma lietojumiem, kas nodrošina izcilas priekšrocības uzstādīšanas laika un vietas taupīšanas ziņā. Maģistrāles kabeļi kalpo kā pastāvīga saite, kas savieno MTP/MPO moduļus savā starpā.
Galīgais ceļvedis
J: Kad ir saprātīgi izmantot MTP risinājumu?
J: Kas ir MTP/MPO kabeļi?
J: Kā atšķirt MTP/MPO kabeļu kvalitāti?
J: Kā pārbaudīt MTP/MPO kabeli?
J: Kas ir MTP/MPO konvertēšanas kabelis un tā lietojumprogrammas?
J: Kā tīrīt MTP/MPO savienotājus?
J: Kas ir modulāra MTP/MPO kasete?
J: Kas ir polaritāte MTP/MPO kabeļu sistēmās?
J: pamata-8 un pamata-12 MTP/MPO kabeļu sistēmas: kā izvēlēties?
J. Kā pielietot 40G/100G Base-24 MTP/MPO kabeļus?
J: Kāpēc uz impulsu balstītā atdeves zuduma mērīšanas metode ir labāka MTP MPO pārrāvuma kabelim?
J: Kāda ir atšķirība starp vienmoda optiskās šķiedras plākstera vadu un daudzmodu optiskās šķiedras plākstera vadu?
J: Kas ir OM5 šķiedra?
J: Vai OM5 šķiedra ir saderīga ar esošo OM3 un OM4 šķiedru?
J: Kādi savienotāju veidi ir pieejami OM5 šķiedru plākstera vadiem?
J: Vai OM5 ir norādīts optiskās pārraides standartos, piemēram, Ethernet un šķiedru kanālā?
J: Ko nozīmē OS1, OS2, OM1, OM2, OM3 un OM4?
Kā viens no profesionālākajiem mtp mpo breakout kabeļu piegādātājiem Ķīnā, mūs raksturo kvalitatīvi produkti un zema cena. Lūdzu, esiet drošs, ka šeit pārdošanai vairumtirdzniecībā vai iegādāsieties atlaidi mtp mpo breakout kabeli un saņemiet citātu no mūsu rūpnīcas. Ir pieejams arī pielāgots pakalpojums.
